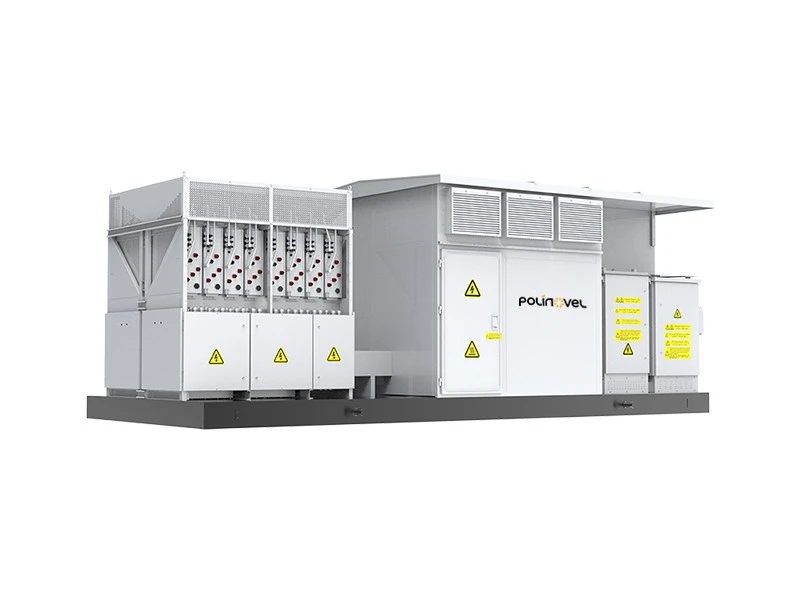

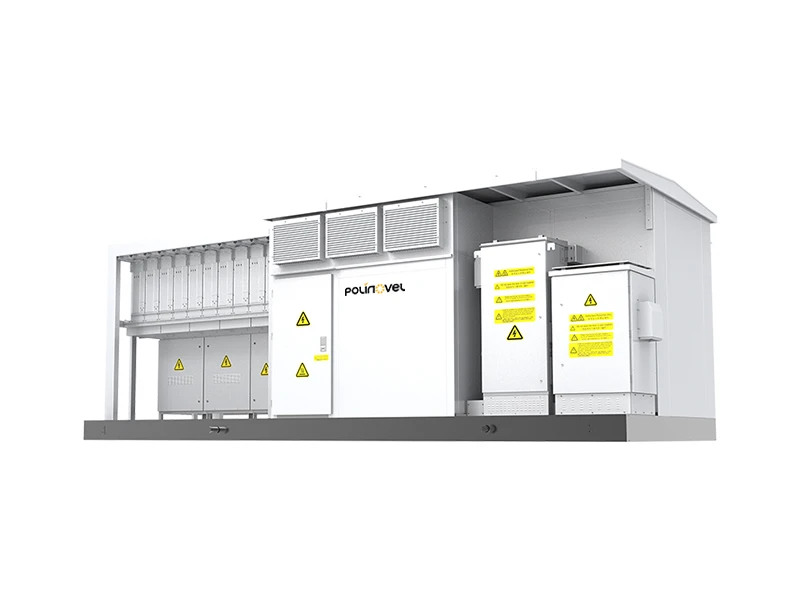

Gorsaf Turnkey PCS gyda MV Transformer
Mae Gorsaf Turnkey PCS gyda MV Transformer wedi'i dylunio ar gyfer-prosiectau BESS ar raddfa ddefnyddioldeb sydd angen cysylltiad grid foltedd canolig cyflymach ac integreiddio lefel gorsaf haws. Yn hytrach na chyfateb PCS, trawsnewidyddion, offer amddiffyn, cyfathrebu a rheoli ar wahân, mae'n dod â swyddogaethau trydanol allweddol ynghyd mewn un prosiect-gorsaf MV barod.
Gyda phensaernïaeth PCS llinynnol a rheolaeth cymorth grid integredig, mae'r system yn helpu i wella effeithlonrwydd cyflawni prosiectau, argaeledd batri, ymateb anfon, a-dibynadwyedd gweithredu hirdymor ar gyfer gweithfeydd storio ynni mawr, grid{-ochr BESS, a phrosiectau storio ynni adnewyddadwy.
Manteision Allweddol Ein Cynhwysydd PCS
Prosiect-Gorsaf Turnkey MV Parod
Mae'r orsaf yn integreiddio trosi PCS, cysylltiad trawsnewidydd MV, amddiffyn, cyfathrebu a swyddogaethau rheoli mewn un datrysiad. Mae hyn yn helpu i leihau paru offer ar wahân ac yn symleiddio cydgysylltu trydanol ar gyfer -prosiectau BESS cyfleustodau.
-Trosi Pŵer Effeithlonrwydd Uchel
Wedi'i hadeiladu gyda -topoleg tair lefel, mae'r system yn cefnogi trosi pŵer o ansawdd uchel a hyd at 99% o effeithlonrwydd trosi. Mae'n helpu i wella perfformiad trosglwyddo ynni ac ansawdd pŵer mewn-cymwysiadau storio ynni ar raddfa fawr.
-Rheoli Batri Lefel Clwstwr
Mae dyluniad llinynnol PCS yn cefnogi rheolaeth batri lefel clwstwr, gan helpu i wella argaeledd batri ar draws grwpiau batri lluosog. Mae hyn yn ddefnyddiol ar gyfer systemau BESS mawr lle mae cysondeb gweithrediad batri a defnydd yn bwysig.
Ymateb Anfon Cyflym Grid
Gyda chyfathrebu IEC61850 a gallu ymateb lefel milieiliad-, gall yr orsaf ymateb yn gyflym i signalau anfon grid. Mae'n cefnogi rheolaeth gyflym ar gyfer storio ynni ochr grid a chymwysiadau llyfnu ynni adnewyddadwy.
-Swyddogaethau Cymorth Grid Uwch
Mae'r system yn cefnogi pŵer cyson, cerrynt cyson, a rheolaeth foltedd cyson, yn ogystal â rheoleiddio amledd sylfaenol, VSG, a dechrau du. Mae'r swyddogaethau hyn yn helpu'r BESS i gymryd rhan mewn-gefnogi senarios grid mwy heriol.
Defnydd Dibynadwy yn yr Awyr Agored
Gydag amddiffyniad IP66 ar gyfer y PCS, oeri deallus aml-gam, gweithrediad di-dreth 50 gradd, a gosodiad hyblyg yn yr awyr agored, mae'r orsaf wedi'i chynllunio ar gyfer gweithrediad sefydlog mewn-safleoedd storio ynni ar raddfa fawr.
Manyleb
| Paramedrau DC | |
| Max. Foltedd DC | 1500V |
| Max. DC Cyfredol | 483A×16 |
| Amrediad Foltedd Grŵp Batri | 1000–1500V |
| Nifer y Grwpiau Batri Cysylltadwy | 8 / 16 |
| Paramedrau AC (Grid-wedi'i gysylltu) | |
| Pŵer Allbwn â Gradd | 6250kVA |
| Foltedd AC â Gradd | 10–35kV |
| Amlder Grid â Gradd | 50Hz / 60Hz |
| AC THD Cyfredol | <3% (Rated Power) |
| Ystod Addasadwy Ffactor Pŵer | -1~+1 |
| Paramedrau AC (oddi ar-grid) | |
| Foltedd AC â Gradd | 10–35kV |
| Amlder â Gradd | 50Hz / 60Hz |
| Foltedd THD | <3% (Rated Power) |
| Cydran DC | <0.5%Un (Linear Balanced Load) |
| Gallu llwyth anghytbwys | 100% |
| Nodweddion System | |
| Dull Ynysu | Sych -math / Olew -Trawsnewidydd trochi |
| Max. Effeithlonrwydd System | 98% |
| Graddfa Diogelu | IP66 (Tröydd) / IP54 (Eraill) |
| Amrediad Tymheredd Gweithredu | -40~+60 gradd (+50 gradd Derating) |
| Ystod Lleithder a Ganiateir | 0–100% (Ddim yn-cyddwyso) |
| Max. Uchder Gweithredu | 5000m (>Graddio 4000m) |
| Dull Oeri | Oeri Hylif (Tröydd) |
| Rhyngwyneb Cyfathrebu | RS485 / CAN / Ethernet |
| Rhyngwyneb AEM | Bluetooth + APP |
| Paramedrau Mecanyddol | |
| Dimensiynau | 7700×3200×3050mm (Sych-math) |
| Pwysau | 30000kg |
Beth Yw Gorsaf Turnkey PCS gyda MV Transformer?
Y rhyngwyneb trydanol rhwng eich cynwysyddion batri a'r trosiad, cam{2}} canolig grid foltedd -
a diogelwch mewn un uned a gynullwyd ymlaen llaw.
Mae gorsaf un contractwr PCS gyda thrawsnewidydd MV wedi'i hintegreiddio yn cyflawni tair swydd y tu mewn i un amgaead: trosi DC/AC deugyfeiriadol gan y system trosi pŵer (PCS), cam foltedd - i fyny trwy'r trawsnewidydd MV, ac amddiffyn, mesurydd a rheolaeth trwy'r adran offer switsio MV.
Mewn dyluniad confensiynol ar wahân, mae'r PCS, y newidydd cam-i fyny a'r offer switsio MV yn dod gan wahanol werthwyr ac yn cael eu paru ar y safle. Mae hynny'n ehangu'r ôl troed, yn ymestyn comisiynu, ac yn gwthio cydlyniad trydanol i'r contractwr EPC.
Mae gorsaf un contractwr gyda thrawsnewidydd MV wedi'i hintegreiddio yn symud y cydlyniad hwnnw i'r ffatri, felly mae'r safle'n derbyn un uned sydd wedi'i gosod ymlaen llaw sydd angen dim ond ceblau DC i mewn a cheblau MV allan.
O fewn ypensaernïaeth system storio ynni batri, mae'r orsaf hon yn eistedd rhwng y bloc DC a'r pwynt cyplu cyffredin. Mae'n derbyn1000-1500V DCo'r grwpiau batri a danfoniadau10–35kVi'r grid.
Pensaernïaeth a Llif Pŵer
O gynhwysydd batri i grid cyfleustodau mewn pum cam - dim ond ceblau DC i mewn, dim ond ceblau MV allan.
1000-1500V DC
483A × 16
Cydgyfeiriant
Sych / Olew
RMU
10–35kV
Mae pob un o'r 8 neu 16 grŵp batri yn cysylltu â'i fewnbwn DC ei hun, felly mae'r modiwlau PCS llinynnol yn rheoli clystyrau yn annibynnol yn hytrach na chyfochrog â phob clwstwr ar un bws DC. Felly nid yw un clwstwr sy'n tanberfformio yn llusgo gweddill y bloc i lawr, a gellir ynysu clwstwr diffygiol tra bod yr orsaf yn parhau i weithredu ar bŵer llai.
Ar yr ochr AC, mae'r modiwlau'n cydgyfeirio i fws AC foltedd isel sy'n bwydo'r newidydd cam-i fyny, sy'n codi'r foltedd i'r lefel 10–35kV sydd ei angen ar y pwynt cysylltu. Mae'regwyddorion trosi pŵertu ôl i'r topoleg tair lefel pennu'r effeithlonrwydd trosi a'r perfformiad harmonig ym mhrif ran y trawsnewidydd.
Mae'r llwybr rheoli yn rhedeg ochr yn ochr: mae'r BMS yn adrodd ar gyflwr clwstwr i reolwr yr orsaf, sy'n cyfnewid data gyda'r EMS planhigion a rheolwr y gwaith pŵer (PPC) dros IEC 61850. Mae'r orsaf gyfan yn ymddangos i SCADA fel ased anfon sengl.
Llinyn PCS vs PCS Canolog
Nid yw'r gwahaniaeth yn effeithlonrwydd ar y llwyth graddedig - mae'r ddau yn uchel. Dyma beth sy'n digwydd ar lwyth rhannol ac yn ystod diffygion.
Gorsaf Ganolog PCS
- Topoleg DC
Roedd pob clwstwr yn gyfochrog â bws DC a rennir cyn un trawsnewidydd mawr - Ffenest Weithredu
Mae'r clwstwr gwannaf yn gosod y ffenestr ar gyfer y bloc cyfan - Effaith Nam
Mae bai trawsnewidydd yn cymryd capasiti gorsaf lawn all-lein - Ffit Gorau
Blociau llai gyda therfynau capex tynn
Gorsaf PCS Llinynnol
- Topoleg DC
Mae pob clwstwr yn cael ei lwybr trawsnewidydd ei hun - 8 neu 16 mewnbwn DC annibynnol - Ffenest Weithredu
Mae cydbwyso lefel SOC clwstwr-yn cynyddu ynni y gellir ei ddefnyddio ar draws oes y safle - Effaith Nam
Mae nam modiwl yn costio ffracsiwn o gapasiti, nid y cyfan ohono - Ffit Gorau
Cyfleustodau-graddfa BESS lle mae argaeledd yn gyrru'r achos busnes
Mae'r fasnach -i ffwrdd ar gyfer y dull llinynnol yn gyfrif modiwlau uwch a mwy o derfyniadau DC. Ar gyfer-graddfa BESS, lle mae argaeledd a thrwybwn ynni gydol oes yn gyrru'r achos busnes, y dull llinynnol sy'n ennill yn gyffredinol.
Sych-Math yn erbyn Olew-Wedi'i drochi
Mae'r dull ynysu yn effeithio ar strategaeth tân, ôl troed, cynnal a chadw a chaniatáu
| Eitem | Sych-Math | Olew-wedi'i drochi |
|---|---|---|
| Risg tân | Dim hylif dielectric | Mae angen cyfyngiant olew |
| Cynnal a chadw | Is, dim samplu olew | Archwiliad olew cyfnodol |
| Ôl Troed | Yn aml yn fwy | Yn aml yn fwy cryno |
| Addasrwydd awyr agored | Amgaead yn ddibynnol | Cryf |
| Cais nodweddiadol | Gwefannau -sensitif i dân neu amgaeëdig | Cyfleustodau-graddio planhigion awyr agored |
Cyfathrebu ac Integreiddio EMS
Mae rheolwr yr orsaf yn agregu data o'r modiwlau PCS llinynnol, yr adran trawsnewidyddion a'r offer switsio MV,
cyflwyno'r orsaf i'r haen rheoli peiriannau fel un ased.
| Rhyngwyneb | Argaeledd |
|---|---|
| RS485 | Safonol |
| CAN | Safonol |
| Ethernet | Safonol |
| IEC 61850 | Safonol |
| Bluetooth + APP (AEM lleol) | Safonol |
Gofynion Gosod, Trafnidiaeth a Safle
Cludiant
Mae'r orsaf fath sych yn mesur 7700 × 3200 × 3050mm ac yn pwyso 30,000kg. Yn 3200mm o led, mae'n fwy na lled cynhwysydd ISO safonol, felly mae trafnidiaeth ffordd wedi'i gynllunio fel rhan allan o'r llwyth a dylid cwblhau'r arolwg llwybr cyn y dyddiad dosbarthu.
Sylfaen a Cheblau
Mae'r orsaf yn cyrraedd ffatri{0}}wedi'i chydosod a'r ffatri-wedi'i phrofi. Dim ond ceblau DC sy'n cael eu cyfeirio i mewn a dim ond ceblau MV sy'n cael eu cyfeirio allan. Rhaid i'r sylfaen fod yn wastad ac wedi'i graddio ar gyfer pwysau'r orsaf ynghyd â chyfluniad y newidydd a ddewiswyd, gyda chliriadau cynnal a chadw wedi'u cadw ar yr ochrau mynediad.
Amlen Weithredol
-Amgylchynol 40 i +60 gradd gyda darddiad uwch na +50 gradd , 0–100% lleithder nad yw'n cyddwyso, ac uchder hyd at 5000m gyda tharddiad uwch na 4000m. Dylid codi safleoedd uwch na 4000m neu ag atmosfferau cyrydol yn ystod y cam ymchwilio.
Cwestiynau Gorsaf Turnkey PCS
C: Beth yw'r gwahaniaeth rhwng gorsaf un contractwr PCS a sgid MV PCS?
A: Dim byd sylweddol - maent yn ddau enw ar gyfer yr un dosbarth o offer. "Gorsaf un contractwr PCS gyda thrawsnewidydd MV integredig" yn fwy cyffredin ymhlith cyflenwyr Tsieineaidd ac Ewropeaidd; Defnyddir "PCS MV skid" yn amlach yng Ngogledd America. Mae "cyn-is-orsaf gynnull" a "gorsaf storio ynni cam-i fyny" yn disgrifio'r un cynnyrch.
C: Beth yw'r gwahaniaeth rhwng yr orsaf hon a chynhwysydd batri?
A: Mae cynhwysydd batri yn dal celloedd, raciau a'r BMS, ac yn cynhyrchu DC. Nid yw'r orsaf hon yn dal batris - mae'n trosi'r DC hwnnw i AC, yn ei symud i fyny i foltedd canolig ac yn ei gysylltu â'r grid. Mae bloc graddfa cyfleustodau cyflawn angen y ddau.
C: Pa foltedd grid y mae'r orsaf yn ei gefnogi?
A: 10-35kV, ar 50Hz neu 60Hz. Mae'r union gymhareb yn cael ei gosod gan y ffurfwedd trawsnewidydd a ddewiswyd ar gyfer y prosiect.
C: A all y newidydd fod yn sych -math neu olew-trochi?
A: Mae'r ddau ar gael. Gweler y tabl cymharu uchod. Mae dimensiynau a phwysau cyhoeddedig yn cyfeirio at y ffurfweddiad sych -.
C: A yw'r orsaf yn cefnogi gweithrediad ffurfio grid a dechrau du?
A: Ydw. Mae grid VSG-rheolaeth ffurfio a chychwyn du ill dau yn safonol, ynghyd â rheoleiddio amledd cynradd.
C: Sawl grŵp batri all gysylltu ag un orsaf?
A: 8 neu 16, pob un â mewnbwn DC annibynnol yn yr ystod 1000-1500V, gydag uchafswm cerrynt DC o 483A fesul mewnbwn.
C: Pam mae effeithlonrwydd 99% wedi'i restru ochr yn ochr â 98%?
A: Maent yn mesur gwahanol bethau. 99% yw effeithlonrwydd mwyaf y cam trosi PCS yn unig. 98% yw effeithlonrwydd mwyaf yr orsaf gyflawn, wedi'i fesur o fewnbwn DC i allbwn MV, ac felly'n cynnwys colledion trawsnewidyddion ac ategol. Ffigur yr orsaf yw'r un i'w ddefnyddio ar gyfer modelu ynni planhigion.
C: A oes angen cynulliad ar y safle ar yr orsaf?
A: Na. Mae'n -gosod ffatri llongau a'r ffatri-wedi'i phrofi. Mae gwaith safle wedi'i gyfyngu i baratoi sylfaen, mynediad cebl DC, terfynu cebl MV, gosod sylfaen a chomisiynu.
C: Pa wybodaeth prosiect sydd ei hangen ar gyfer dyfynbris?
A: Pŵer gofynnol mewn MW neu MVA, ystod foltedd batri DC a nifer y clystyrau, foltedd grid ac amlder, dewis trawsnewidydd, p'un a oes angen ffurfio grid, tymheredd ac uchder amgylchynol, gwlad gosod a chod grid lleol, a dyddiad cyflwyno targed.
Ffurfweddu Gorsaf MV PCS ar gyfer Eich Prosiect BESS
Anfonwch baramedrau eich prosiect a bydd ein tîm peirianneg yn dychwelyd cynnig technegol gyda diagram llinell sengl a chwmpas y cyflenwad.
