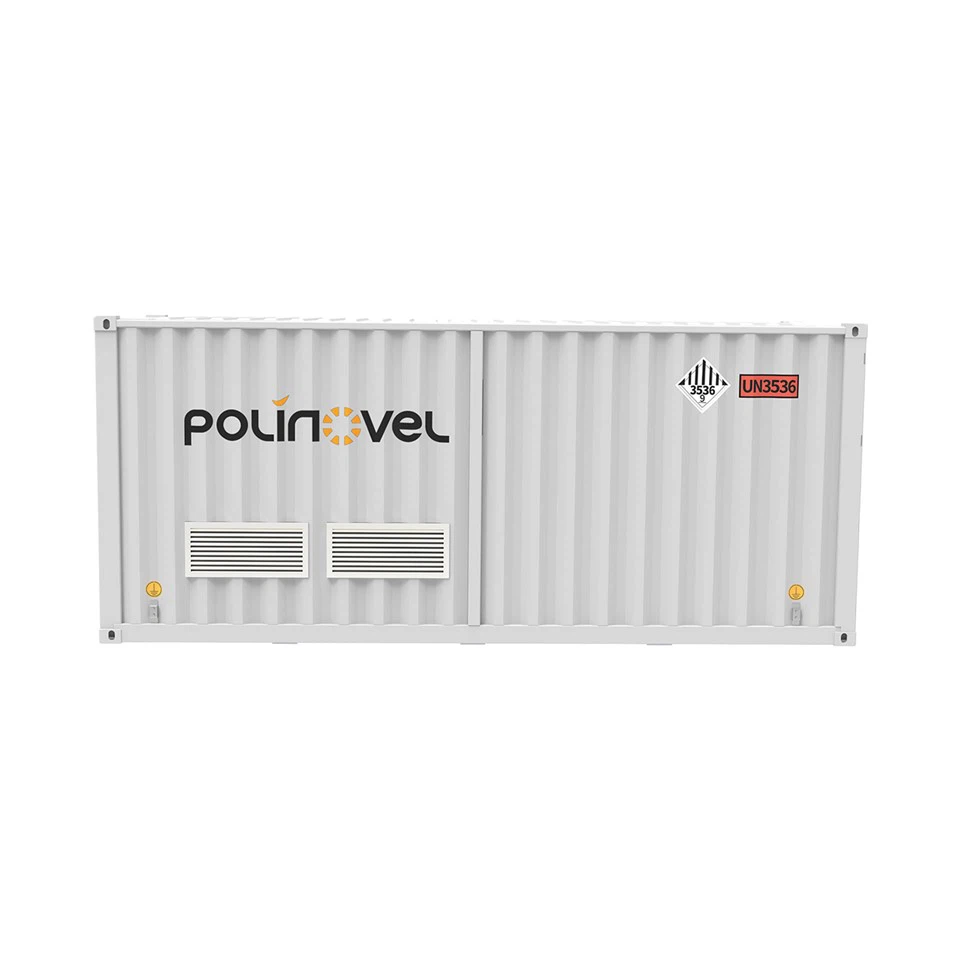

4.6 MWh System Storio Ynni Batri wedi'i Gynnwys
Mae'r System Storio Ynni Cynhwysedig 4.6 MWh yn gallu uchel, i gyd mewn-un datrysiad pŵer wedi'i gynllunio ar gyfer integreiddio adnewyddadwy ar raddfa fawr, rheoli llwythi brig, a phŵer wrth gefn dibynadwy. Mae'n integreiddio pecynnau batri, PCS, EMS, rheolaeth thermol, ac amddiffyn rhag tân o fewn un cynhwysydd i ddarparu storfa ynni effeithlon, sefydlog a diogel. Mae ei bensaernïaeth hynod integredig yn lleihau cymhlethdod y system, yn cyflymu'r broses o ddefnyddio prosiectau, ac yn sicrhau-dibynadwyedd gweithredol hirdymor ar gyfer systemau ynni masnachol a graddfa ddefnyddioldeb.
Wedi'i Optimeiddio ar gyfer Eich Anghenion Ynni
Sicrhau Gweithrediadau Parhaus
Mae storfa ynni capasiti uchel yn cynnal pŵer sefydlog ar gyfer cyfleusterau a phrosiectau yn ystod galw brig neu doriadau, gan leihau amser segur a risg weithredol.
Mwyhau Effeithlonrwydd Ynni
Mae technoleg trosi pŵer uwch yn cynyddu ynni y gellir ei ddefnyddio ac yn lleihau colledion trawsyrru, gan wella effeithlonrwydd system gyffredinol a gostwng costau gweithredu.
Addasu'n Hawdd i Newidiadau Grid
Yn ddi-dor ar{0}}grid/oddi ar-mae trawsnewid grid a rheolaeth hyblyg yn galluogi integreiddio sefydlog gyda ffynonellau adnewyddadwy, gan gefnogi cyflenwad pŵer dibynadwy a gwydn.
Perfformiad Diogel, Parhaus
Mae amddiffyniad aml-haen ynghyd â monitro deallus yn lleihau gofynion cynnal a chadw ac yn atal ymyriadau i'r system, gan sicrhau sefydlogrwydd gweithredol hirdymor.
Manyleb
Paramedr Sylfaenol
|
Eitem
|
Paramedr
|
|
Cell Sengl
|
3.2v 314ah LFP
|
|
Cyfres celloedd a chyfochrog
|
11P416S
|
|
Foltedd enwol
|
1331.2v
|
|
Capasiti enwol
|
3454ah
|
|
Ynni storio
|
4.597mw
|
|
Amrediad foltedd
|
1164.8-1497.6vdc
|
|
Cerrynt codi tâl graddedig
|
1800a
|
|
Cerrynt rhyddhau graddedig
|
1800a
|
|
Tymheredd gweithredu
|
-20 gradd ~ 55 gradd
|
|
Cyflenwad pŵer ategol
|
176-264 gwag
|
|
Pwysau
|
tua 35000kg
|
|
Maint (W*D*H)
|
6058*2600*2896mm
|
Paramedr Cell
| Eitem | Paramedr |
|
Foltedd enwol
|
3.2v
|
|
Amrediad foltedd
|
2.8-3.6v
|
|
Gallu
|
314ah
|
|
Gwrthiant mewnol
|
0.17±0.05mΩ
|
|
Tymheredd storio
|
-30 gradd ~ 60 gradd
|
|
Beiciau
|
Yn fwy na neu'n hafal i 6000
|
|
Pwysau cell
|
tua 5.34kg
|
|
Maint cell (W*D*H)
|
174*207*72mm
|
Paramedr Modiwl
|
Eitem
|
Paramedr
|
|
Cyfres celloedd a chyfochrog
|
1P52S
|
|
Foltedd enwol
|
166.4v
|
|
Amrediad foltedd
|
145.6-187.2v
|
|
Ynni storio
|
52.249kwh@0.5C
|
|
Gweithredu tymheredd
|
-20 gradd ~ 55 gradd
|
|
Pwysau modiwl
|
tua 330kg
|
|
Maint y modiwl (W*D*H)
|
810*1172*245mm
|
Wedi'i hardystio i safonau IEC, UL, a CE, mae pob system yn sicrhau gweithrediad diogel, dibynadwy a di-bryder gyda chefnogaeth peirianneg brofedig.

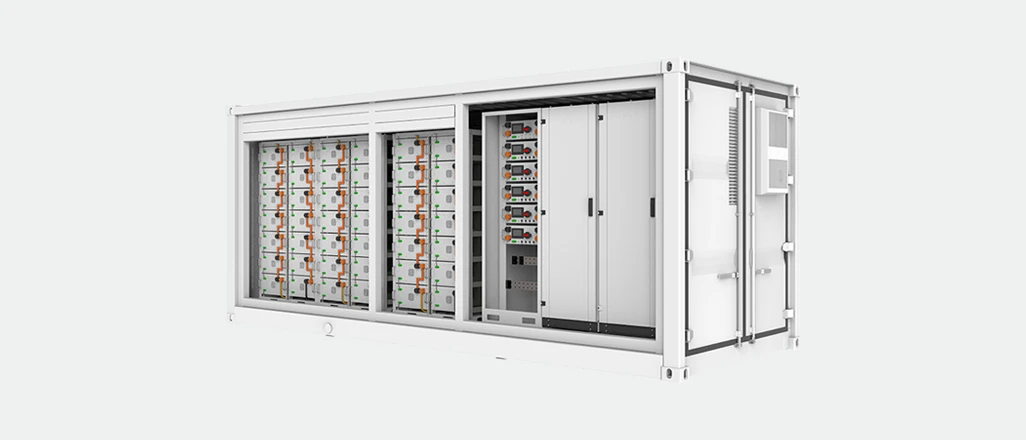

Trosolwg Cynnyrch
Mae'r CBESS4600 yn System Storio Ynni Batri 4.6MWH a gynlluniwyd ar gyfer rheoli ynni ar raddfa grid ac integreiddio ynni adnewyddadwy. Trwy dechnoleg topoleg tair lefel a rheolaeth thermol oeri hylif, mae'n cyflawni effeithlonrwydd trosi ynni o 99% a bywyd beicio estynedig.
Effeithlonrwydd Uchel
Mae dyluniad topoleg tair lefel yn sicrhau effeithlonrwydd system 99%.
Hyd Oes Estynedig
Mae celloedd LFP yn darparu Mwy na neu'n hafal i 6000 o gylchoedd gyda bywyd gwasanaeth disgwyliedig 15-20 mlynedd
Ymateb Cyflym
Newid modd gwefru/rhyddhau<50 milliseconds for frequency regulation
ROI cyflym
Mae ceisiadau masnachol/diwydiannol yn sicrhau ad-daliad mewn dim ond 18-24 mis
Pensaernïaeth System
Llwyfan Rheoli Ynni EMS Rhwydwaith Cyfathrebu
Rhwydwaith Cyfathrebu System Trosi Pŵer PCS
System Trosi Pŵer PCS Uned Storio Batri
Uned Storio Batri Allbwn Grid/Llwyth
Modiwlau Swyddogaethol Allweddol
Cydrannau technoleg uwch yn gweithio gyda'i gilydd i sicrhau perfformiad a dibynadwyedd uwch
Trosi Ynni Deugyfeiriadol
Yn y modd sy'n gysylltiedig â'r grid, mae'r PCS yn derbyn gorchmynion EMS ac, ynghyd â statws batri, yn amsugno neu'n rhyddhau pŵer gweithredol trwy'r grid i reoli gwefru a gollwng batris. Yn cefnogi dulliau gwefru / gollwng lluosog gan gynnwys cerrynt cyson, foltedd cyson gyda chyfyngiad cerrynt, a phŵer cyson. Mae monitro statws BMS amser real yn sicrhau diogelwch batri.
Gwerth Busnes
Datrys materion ysbeidiol ynni adnewyddadwy, cyflawni eillio brig a llenwi dyffrynnoedd i leihau costau trydan 30%.
System Rheoli Thermol Deallus
Mae platiau oeri hylif yn cysylltu'n uniongyrchol â chelloedd batri trwy haenau dargludol thermol. Mae oerydd yn cylchredeg yn barhaus o dan bŵer pwmp dŵr, gan ddileu gwres y batri. Mae'r system rheoli thermol yn cynnal gwahaniaeth tymheredd celloedd Llai na neu'n hafal i 3 gradd, gan sicrhau cysondeb a hirhoedledd batri.
Gwerth Busnes
Yn ymestyn oes batri o dros 20%, gan leihau'r risg o redeg i ffwrdd thermol.
Cynhyrchydd Cydamserol Rhithwir (VSG)
Yn efelychu nodweddion generadur cydamserol traddodiadol, gan gymryd rhan mewn rheoleiddio amlder grid cynradd/eilaidd i gynnal sefydlogrwydd grid. Yn cefnogi newid ar-lein cyflym rhwng moddau PQ (Rheoli Pŵer), VF (Rheoli Amledd Foltedd), a VSG.
Gwerth Busnes
Yn cynhyrchu refeniw gwasanaeth ategol rheoleiddio amlder gydag enillion blynyddol o 15-25%.
Diogelwch Diogelwch Aml-Lefel
Canfodiad tair lefel integredig ar gyfer tymheredd/mwg/nwy hylosg, gyda system llethu tân awtomatig perfflworohexanone. Pan fydd dau signal canfod yn sbarduno ar yr un pryd, mae'r system yn torri pŵer yn awtomatig, yn cau awyru, ac yn cychwyn atal tân o fewn 90 eiliad.
Gwerth Busnes
Yn cydymffurfio â safonau UL9540A, gan sicrhau diogelwch asedau a chydymffurfiaeth yswiriant.
Senarios Cais
Datrysiadau storio ynni amlbwrpas ar gyfer anghenion a chymwysiadau amrywiol y diwydiant
Integreiddio Grid Ynni Adnewyddadwy
Paru gyda gweithfeydd pŵer gwynt/solar i storio trydan gormodol ac allbwn yn ystod y cymoedd cynhyrchu, gan lyfnhau amrywiadau pŵer.
Rheoliad Amlder Grid
Yn cymryd rhan mewn gwasanaethau rheoleiddio amledd AGC marchnad sbot trydan, gan addasu pŵer gwefru / rhyddhau ar lefel milieiliad.
Eillio Brig Masnachol a Diwydiannol
Wedi'i osod mewn parciau diwydiannol/cyfadeiladau masnachol, yn gwefru yn ystod cyfnodau tawelach ac yn gollwng yn ystod cyfnodau brig.
Microgrid & Wedi'i Ddiffodd-Pŵer Grid
Yn darparu cyflenwad pŵer oddi ar y grid neu ar y grid ar wahân ar gyfer ynysoedd/ardaloedd mwyngloddio o bell/canolfannau data.
Defnyddio a Chynnal a Chadw
Canllawiau cynhwysfawr ar gyfer gosod, cysylltu, a chynnal a chadw system barhaus
Cymhariaeth Dull Gosod
Defnydd Cynhwysydd Cyflawn
Datrysiad lleoli cyflym
Manteision
Ffatri wedi'i-gosod a'i chomisiynu'n llawn cyn ei ddanfon, gan alluogi gosodiad cyflym ar-safle heb fawr ddim gwifrau a gosodiadau.
Senarios Addas
-prosiectau ar raddfa cyfleustodau neu safleoedd masnachol gyda digon o graen a sylfaen gwastad.
Amser Gosod: 2-3 diwrnod
Defnydd Cynhwysydd Cyfochrog
Datrysiad gallu graddadwy
Manteision
Gellir cyfateb cynwysyddion lluosog 4.6 MWh i ehangu gallu system. Mae pob un yn gweithredu'n annibynnol neu o dan reolaeth unedig, gan ganiatáu buddsoddiad graddol ac ehangu hyblyg.
Senarios Addas
Gorsafoedd storio ynni ar raddfa fawr, parciau diwydiannol neu brosiectau integreiddio adnewyddadwy.
Amser Gosod: 5-7 diwrnod (fesul cynhwysydd ychwanegol)
Gosod Sylfaen
Datrysiad sefydlog a gwydn
Manteision
Wedi'i osod ar lwyfannau concrit neu ddur wedi'u hatgyfnerthu i sicrhau sefydlogrwydd, cryfder cario llwyth, a diogelwch dŵr ar gyfer gweithrediad dibynadwy hirdymor.
Senarios Addas
Gosodiadau parhaol neu ranbarthau ag amodau daear heriol.
Amser Gosod: 3-4 diwrnod
Cynllunio Rhwydwaith a Thrydanol
Gofynion Cysylltiad Trydanol
Pwynt cysylltiad grid: bar bws 10kV neu 35kV, mae angen trawsnewidydd ynysu 2500kVA
Arwynebedd tir: Mae angen 80-100 metr sgwâr ar system sengl (gan gynnwys pellter diogelwch)
Dwyn sylfaen: Capasiti llwyth sylfaen concrid Yn fwy na neu'n hafal i 8 tunnell/metr sgwâr
Manylebau cebl: ochr DC cebl craidd copr 400mm², ochr AC 300mm²
Lled band cyfathrebu: 100Mbps ffibr optig neu gyfathrebu diwifr 4G/5G
Diogelu Rhag Tân a Diogelwch
Atal tân: Yn meddu ar ddyfais atal tân awtomatig 150kg perfluorohexanone
Trothwy larwm nwy: Trothwy larwm crynodiad nwy hylosg: 25% LEL
System ganfod: Canfod mwg / tymheredd deuol, trothwy 75 gradd
Cyfradd awyru: Cyfradd awyru brys: 15 newid aer / awr
Pellter diogelwch: Yn fwy na neu'n hafal i 5 metr oddi wrth adeiladau eraill
Amserlen Cynnal a Chadw
| Amlder | Tasgau | Hyd | Cyfrifoldeb |
|---|---|---|---|
| Dyddiol | Arolygu data monitro o bell, trin larwm | ~15 munud | Ar-weithredwr y safle |
| Wythnosol | Archwiliad gweledol o fodiwlau a systemau oeri | ~30 munud | Technegydd cynnal a chadw |
| Yn fisol | Gwiriad tynhau bolltau, profi inswleiddio | ~ 2-3 awr | Technegydd cynnal a chadw |
| Chwarterol | Cydraddoli batri, graddnodi synhwyrydd, ailosod hidlydd | ~ 1/2 diwrnod | Peiriannydd gwasanaeth |
| Yn flynyddol | Profion trydanol cynhwysfawr, ailosod oerydd, uwchraddio firmware | 1-2 ddiwrnod | Tîm gwasanaeth y gwneuthurwr |
Buddiannau Cynnal a Chadw
Gofal Ataliol
Mae'n helpu i leihau amser segur annisgwyl trwy gynnal a chadw rheolaidd
Perfformiad Gorau posibl
Yn cynnal effeithlonrwydd gweithredol uchel trwy gydol cylch bywyd y system
Cydymffurfiad Gwarant
Yn sicrhau gwarant llawn am 5 mlynedd
Manteision Cystadleuol
Sut mae CBESS4600 yn perfformio'n well na datrysiadau storio ynni traddodiadol a chystadleuol
vs Plwm Traddodiadol-Storio Batri Asid
| Dimensiwn | CBESS4600 (LFP) | Plwm-Ateb Batri Asid | Mantais |
|---|---|---|---|
| Bywyd Beicio | 4000-6000 o gylchoedd | 300-500 o gylchoedd | 10x yn hirach |
| Effeithlonrwydd System | Yn fwy na neu'n hafal i 90% (AC-AC) | 85-90% | Effeithlonrwydd Uwch |
| Dwysedd Egni Cyfeintiol | ≈145 Wh/L | 60-80Wh / L | 2x Uwch |
| Llwyth Gwaith Cynnal a Chadw | Arolygiad syml chwarterol | Ychwanegiad / cyfartalu dŵr misol | 75% Llai |
| Cyfeillgarwch Amgylcheddol | Dim llygredd metel trwm | Plwm-yn cynnwys gwaredu hylif gwastraff | Yn Ddiogel yn Amgylcheddol |
| Addasrwydd Tymheredd | -20 ~ 55 gradd | 10 ~ 35 gradd gorau posibl | EhangachYstod Gweithredu |
| Cost Wedi'i Lefelu Oes |
|
|
|
CBESS4600 Manteision Unigryw
Dwysedd Pwer Uwch
Cymhareb 0.54MW/MWH, yn uwch na chyfartaledd y diwydiant o 0.4- lefel 0.5, mae gallu codi tâl/rhyddhau cyfradd 2C yn bodloni senarios rheoleiddio amledd uchel.
-Topoleg Tair Lefel
Mae effeithlonrwydd trosi o 99% yn arwain at ddau ddatrysiad lefel 97%, gan leihau colled ynni blynyddol a gostwng costau trydan.
Ehangu Modiwlaidd
Yn cefnogi hyd at 4 system ochr yn ochr â 18.4 MWh / 10 MW, nid oes angen unrhyw addasiadau caledwedd i uwchraddio meddalwedd ar-lein, gan leihau costau ehangu yn sylweddol.
Atal Tân Uwch
System perfluorohexanone gyda ODP=0 (dihysbyddiad sero osôn), GWP<1, superior electrical insulation performance.
Gwarant 5 Mlynedd
Mae gwarant gynhwysfawr 5{2}mlynedd gyda diraddiad capasiti gwarantedig < 20% yn sicrhau gweithrediad hirdymor dibynadwy a llai o risg cynnal a chadw.
